Термоусаживающиеся материалы НРЛ
Термоусаживающиеся полимерные изоляционные покрытия НРЛ
Производство компании ИНТЭМ (по лицензионному соглашению от 11.02.16 с ООО «НТИ»)
ТУ 2293-001-29200582-02
Назначение
Комплектные термоусаживающиеся изоляционные и ремонтные материалы НРЛ предназначены для наружной антикоррозионной защиты труб, для изоляции сварных стыков трубопроводов с заводским покрытием, для ремонта мест повреждений заводского полиэтиленового покрытия труб.

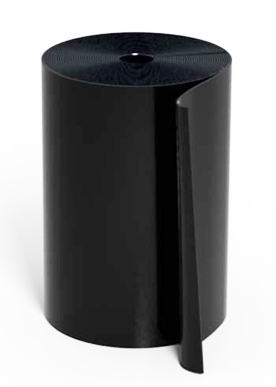

Ленты НРЛ (термоусаживающиеся) представляют собой двухслойный изоляционный материал, состоящий из термо-светостабилизированной, электронно-химически сшитой, ориентированной в продольном направлении полиэтиленовой плёнки-основы и термоплавкого адгезионного подслоя на основе модифицированных композиций сополимеров.
Ленты типа НРЛ-60 (термоусаживающиеся) используются для заводской и трассовой изоляции труб с температурой эксплуатации до плюс 60 °С. Рекомендуемые температуры нагрева стыков труб при нанесении термоусаживающихся лент – не ниже 80 °С и не выше 110 °С.
Манжеты (ленты) типа НРЛ-СТ60 (термоусаживающиеся) используются для изоляции сварных стыков трубопроводов с температурой эксплуатации до плюс 60 °С. Могут комплектоваться замковыми пластинами НРЛ-ЗП и праймером типов ЭПП или ЭДП. Таким образом создается трёхслойное изоляционное покрытие стыков. Рекомендуемые температуры нагрева стыков труб при нанесении термоусаживающихся манжет – не ниже 80 °С и не выше 110 °С.
В случае поставки манжет рулонами, длина манжеты, необходимая для изоляции стыка, определяется по формуле:
L = 1,05 π D + K ,где
1,05 – коэффициент усадки манжеты;
π - число Пи
D – диаметр трубы, мм;
K – нахлёст концов манжеты, мм. K = 150 мм
Характеристики термоусаживающихся лент/манжет НРЛ
| № | Наименование основных показателей | Значение |
| 1. | Прочность при разрыве |
|
|
|
- ленты - основы | 15 МПА |
|
|
- ленты с подслоем | 12 МПА |
| 2. | Относительное удлинение при разрыве, % не менее | 200% |
| 3. | Усадка ленты, % |
|
|
|
- в продольном направлении, не менее/не более | 10/25% |
|
|
- в поперечном направлении, не более | 10% |
| 4. | Адгезия к стали, Н/см (при 20 ± 5°С) не менее | 50 Н/см |
Клеевая замковая пластина типа НРЛ-ЗП представляет собой трёхслойный материал, состоящий из электронно-химически сшитой полиэтиленовой пленки-основы, термоплавкого адгезионного подстоя и расположенной между ними армирующей стеклотканевой сетки. Используется для замыкания в кольцо термоусаживающихся манжет НРЛ-СТ60 при изоляции сварных стыков труб.
Температура плавления адгезионного подслоя клеевой замковой пластины на 30—50 °С выше температуры плавления адгезионного подслоя стыковой термоусаживающейся ленты.
Эпокси-полимерный праймер (ЭПП) является однокомпонентной гомогенной системой, предназначенной для антикоррозионной защиты наружной поверхности магистральных нефтегазопроводов в качестве грунтовочного слоя в системе трёхслойного покрытия. Это первый в мировой практике однокомпонентный праймер, который был создан в качестве замены менее технологичному эпоксидному двухкомпонентному праймеру (ЭДП), компоненты которого нужно смешивать в сложных погодных условиях непосредственно перед нанесением манжеты на трубу. Праймер ЭПП находится в жидком стабильном состоянии неограниченное время при условии отсутствия контакта с кислородом воздуха.

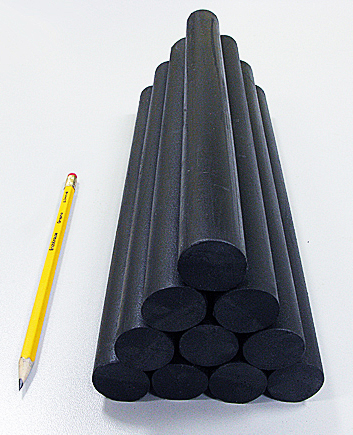

Пруток термоплавкий НРЛ-ТП используется для ремонта повреждений заводского полиэтиленового покрытия, антикоррозионной изоляции наружных поверхностей и сварных швов стальных трубопроводов систем отопления, водоснабжения, газопроводов, нефтепроводов, и т.д.
Технические характеристики прутков термоплавких НРЛ-ТП
| № | Наименование основных показателей | Значение |
| 1 | Диаметр | 25 ± 1 мм |
| 2 | Длина | 300 ± 2 мм |
| 3 | Вес | 165± 5 г |
| 4 | Адгезия к стали при (20±5)°С, (Н/см ширины) не менее | 50 Н/см |
| 5 |
Адгезия к заводскому полиэтиленовому покрытию в местах нахлёста при (20-60)°С, (Н/см ширины) не менее |
50 Н/см |
| 7 | Температура эксплуатации | -45 ... +50°С |
| 8 | Температура нагрева при нанесении | +80 ... +110°С |
Оберточные ленты типа НРЛ-О (термоусаживающиеся) представляют собой однослойный изоляционный материал, состоящий из термо-светостабилизированной, электронно-химически сшитой, ориентированной в продольном направлении полиэтиленовой плёнки. Используются в качестве защитной обертки при нанесении на трубы антикоррозионных покрытий на основе битумных мастик и асфальтосмолистых соединений.
Композиция сэвилена клеевая представляет собой термоплавкие гранулы, предназначенные для применения в качестве:
- адгезионного термоплавкого подслоя на термоусаживающиеся ленты и манжеты, применяемые для наружной антикоррозионной
изоляции труб и сварных стыков трубопроводов;
-основы термоплавких прутков, применяемых для ремонта повреждений заводского полиэтиленового покрытия стальных трубопроводов различного назначения.
Температурные и адгезионные показатели клеевой композиции распространяются на все изделия из неё: прутки термоплавкие НРЛ-ТП, адгезионный слой лент НРЛ.
.
